Sandpumpe-Ersatzteil-hohes Chromes des Bagger-6/4D Roheisen

ausbaggernde des Boots-6/4D hohe Chrome Roheisen-Legierungs-harte Metallsandpumpe-Teile Pumpen-Fluss-Teil-Ersatz Soems

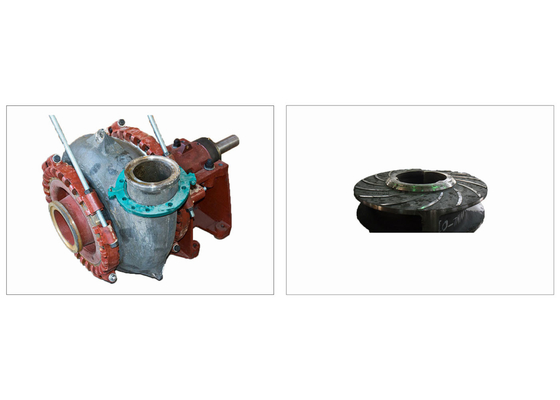

Bau der Kies-Pumpe:

Bau der Kies-Pumpe ist vom einzelnen Gehäuse, das mittels der Klammernbänder und des breiten nass Durchganges angeschlossen wird. Die nass Teile werden von harten und hohen Chromabnutzungwiderstandlegierungen Ni gemacht. Die Entladungsrichtung von punp kann in irgendeiner Richtung von 360 Grad orientiert werden. Diese Art der Pumpe besitzt die Vorteile der einfachen Installation und der Operation, gute Leistung von NPSH und Abnutzungswiderstand

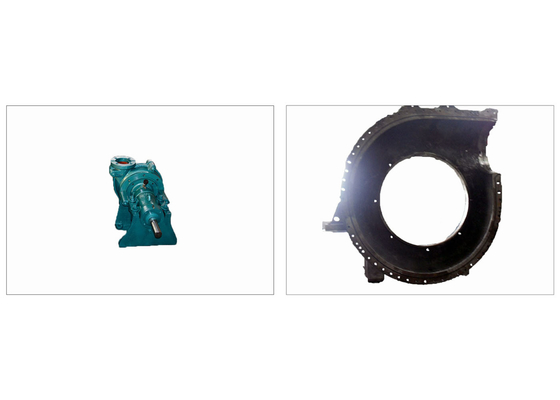

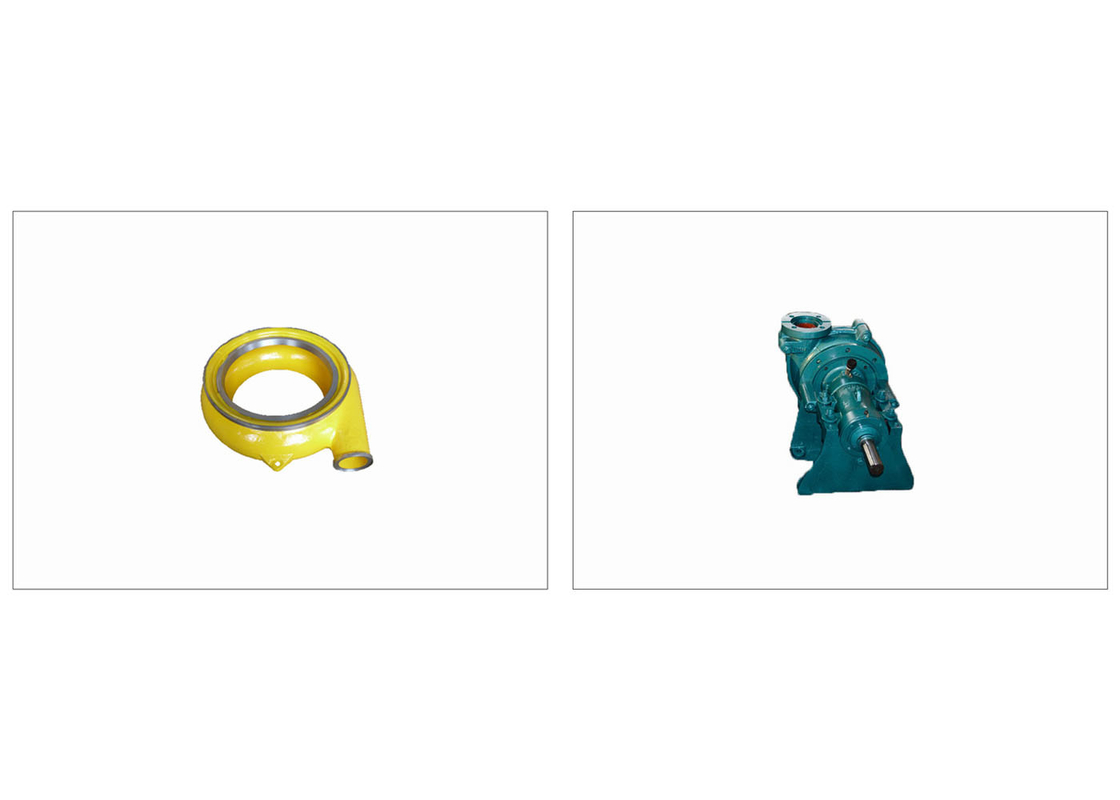

Hauptteile

1. Stützrmen: Hauptteil für Unterstützungsflussteile, schließen an das Tragen von Drüsen auf den zwei Seiten, um Lagerversammlung zu bilden an.

2. Pumpengehäuse: schließen Sie an Stützrmen durch 6 Bolzen an, kann sich in 60°gap entsprechend Bedarf drehen, Antreiber, schützende Platte, die Pumpenabdeckung, die nach innen installiert ist, ist Material die beständige Abnutzung, der Antreiber, Pumpengehäuse und Pumpenabdeckung dieser Pumpe sind selbe als vertikale Sandpumpe des Schlammes 6PNL-35.

3. Es gibt zwei Arten Pumpenabdeckungen: flache Pumpenabdeckung und lange Pumpenabdeckung mit Flansch

4. Wellendichtungskasten: installierte Außenseite der schützenden Platte, die Dichtungsbaugruppe, die in ihn installiert ist, es verbindet den Wellenärmel und schmiert ihn mit dem Fettabflussrinnenfett, das passt, um Lebenszeit auszudehnen.

5. Wellenärmel: installiert an der Rückseite des Antreibers, kann sich durch Antreiberrotation fest zusammendrücken.

6. Wasserhalteplatte: installiert vor der vorderen Grundplatte, zusammengedrückt mit einer Schraube, damit sie mit Pumpenwelle in der gleicher Geschwindigkeit und in Richtung sich drehen kann und Formdruckring mit der Drüse vorderen Tragens, um den flüssigen überlaufenden Wellenärmel an zerstörendem Lager zu verhindern.

7. Stützrmenöl-Einspritzungsloch: eine Ölinstallation auf jeder Seite des Stützrmens für das Schmieren des Lagers.

8. Pumpenrotationsrichtung ist nach rechts Richter von der Bewegungsseite, entgegengesetzt nach rechts wird verboten.

9.Impeller: Der Antreiber hat im Allgemeinen drei Schaufeln oder fünf Schaufel- und breiteneinsatzbereich. Er wird vom haltbaren hohen Chromlegierungs-Roheisen gemacht (hardness>58HRC, Auswirkung toughness>9j/cm2). Der Antreiber wird auf der Pumpenwelle mit doppeltem Faden geregelt, und die Fadentoleranzen inspeed entsprechend dem Neigungsdurchmesser des Fadens. Zerlegungsringe sind an der Rückseite des Wellenärmels installiert, um Wartung einfach zu machen.
