| Anwendung: | Fluss, der, pumpender Sand, Kraftwerke, Bergbau, Abwasser ausbaggert | Dichtung: | Gleitringdichtung, Dichtungsring, zusätzliche Antreiberdichtung |
|---|---|---|---|
| Farbe: | Besonders angefertigt | Vorteil: | In hohem Grade anti-abschleifend und rostfest |
| Max.Head: | >150m | Maximale Kapazität: | >400 l/min |
| Markieren: | Fluss-ausbaggernde Boots-Schlamm-Pumpen-Teile,Schlamm-Pumpen-Teile 400L/Min,400L/Min High Chrome Impeller |
||

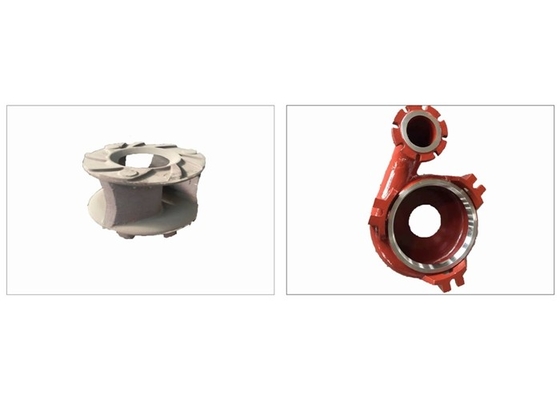

Fluss-ausbaggernder Boots-Pumpen-hoher Chrome-Eisen-Form-Legierungs-Antreiber und Front Cover Dredge Pump Parts
Baggerpumpenteile
Vollständig austauschbar mit NH, L, M, HH-, SP-Schlammpumpen und G-/GHkiespumpen
Für nicht aufgeführte Schlammpumpenteile bot Soem-Service an. Zeichnungen benötigt.

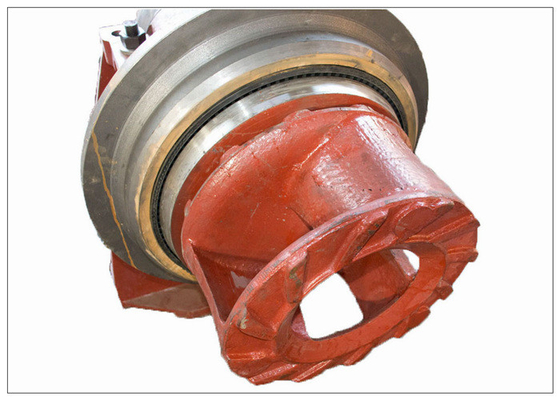

1.Impeller
Der Antreiber hat im Allgemeinen drei Schaufeln oder fünf Schaufel- und breiteneinsatzbereich. Er wird vom haltbaren hohen Chromlegierungs-Roheisen gemacht (hardness>58HRC, Auswirkung toughness>9j/cm2). Der Antreiber wird auf der Pumpenwelle mit doppeltem Faden geregelt, und die Fadentoleranzen inspeed entsprechend dem Neigungsdurchmesser des Fadens. Zerlegungsringe sind an der Rückseite des Wellenärmels installiert, um Wartung einfach zu machen.
Rmen 2.Support: Hauptteil für Unterstützungsflussteile, schließen an das Tragen von Drüsen auf den zwei Seiten, um Lagerversammlung zu bilden an.
3. Pumpengehäuse: schließen Sie an Stützrmen durch 6 Bolzen an, kann sich in 60°gap entsprechend Bedarf drehen, Antreiber, schützende Platte, die Pumpenabdeckung, die nach innen installiert ist, ist Material die beständige Abnutzung, der Antreiber, Pumpengehäuse und Pumpenabdeckung dieser Pumpe sind selbe als vertikale Sandpumpe des Schlammes 6PNL-35.
4. Es gibt zwei Arten Pumpenabdeckungen: flache Pumpenabdeckung und lange Pumpenabdeckung mit Flansch
5. Wellendichtungskasten: installierte Außenseite der schützenden Platte, die Dichtungsbaugruppe, die in ihn installiert ist, es verbindet den Wellenärmel und schmiert ihn mit dem Fettabflussrinnenfett, das passt, um Lebenszeit auszudehnen.
6. Wellenärmel: installiert an der Rückseite des Antreibers, kann sich durch Antreiberrotation fest zusammendrücken.
| Nein. | EINZELTEIL | MATERIAL |
| 1 | Antreiber | Hoch-Chrome-Legierung |
| Gummi | ||
| 2 | Spiralgehäuse | Hoch-Chrome-Legierung |
| 3 | Vordere Zwischenlagenplatte | Hoch-Chrome-Legierung |
| Gummi | ||
| 4 | Hintere Zwischenlagenplatte | Hoch-Chrome-Legierung |
| Gummi | ||
| 5 | Zwischenlage | Hoch-Chrome-Legierung |
| 6 | Vertreiber | Hoch-Chrome-Legierung |
| 7 | Wellenärmel | 3Cr13 |
| 8 | Dichtungsringring | Hoch-Chrome-Legierung |
| 9 | Welle | löschendes 45#steel und Mildern der hohen Temperatur |
| 10 | Lagergehäuse | Graueisen |
| 11 | Vertreiberring | Hoch-Chrome-Legierung |
| Gummi | ||
| 12 | Vorderes Gehäuse | Graueisen oder knötenförmiges Roheisen |
| 13 | Hinteres Gehäuse | Graueisen oder knötenförmiges Roheisen |
| 14 | Basis | Graueisen |
Soem-Teilcodes als Referenz:
Antreiber: 127, 147, 145, etc., wie C2127, D3147, E4147, F6147, G8147, G10147, FAM1247…
Spiralförmige Zwischenlage, C2110, D3110, E4110, F6110, G10110, G12110,…
Ein h-Reihen-Hochleistungs- Schlamm-Pumpen-Kehl-Bush-Code:
6/4 Schlamm-Pumpencode DA H: E4083
6/4 Schlamm-Pumpencode EA H: E4083
8/6 Schlamm-Pumpencode EA H: F6083
8/6 Schlamm-Pumpencode Fas H: F6083
Schlamm-Pumpencode 10/8 Fas H: F8083
10/8 ST-A H Schlamm-Pumpencode: G8083
12/10 ST-A H Schlamm-Pumpencode: G10083
14/12 ST-A H Schlamm-Pumpencode: G12083

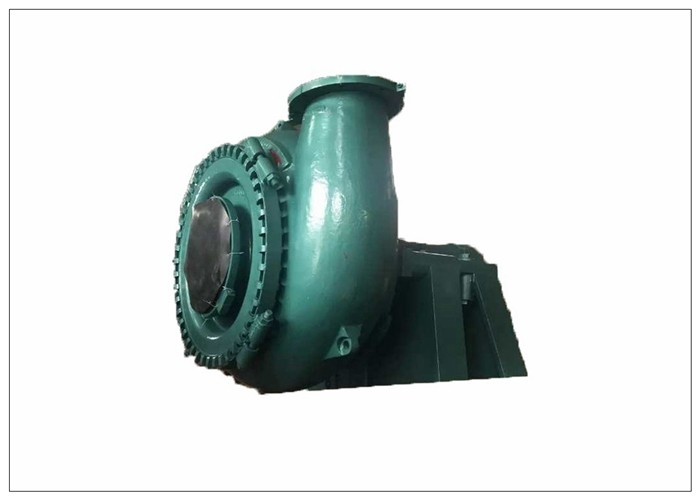

G-Reihen-Sandkies-Pumpe
12/10 G-G Sand Gravel Pump-Kehl-Bush-Code: FG10013
14/12 G-G Sand Gravel Pump-Kehl-Bush-Code: GG1412013
